CANchecked / VADPro Datendisplay OBD2 MFD28 GEN 2 - 2.8" Display Seat Leon / Cupra 5F

CANchecked MFD28 / VADPro VAD28 OBD2 Datendisplay - für Seat Leon/Cupra 5F

Entwickelt vom talentierten Team von CANchecked und hergestellt in Deutschland.

Multifunktionsanzeige für OBD2 und analoge Sensoren, mit OBD 2 Kabel (Länge: 1,50m für einen plug`n`play-Einbau) und einer fahrzeugspezifischen Halterung für Seat Leon/Cupra 5F Lüftungsblenden. Es können dann alle OBD 2 Werte, die das Motorsteuergerät (ECU) rausgibt angezeigt werden.
Die CANchecked OBD2 Anzeigen funktionieren für eine Vielzahl von Fahrzeugen und Motoren mit OBD 2.

Was kann die brandneue zweite Generation (GEN 2) der CANchecked-Displays?

    • Verbesserte Grafik mit besserem Anti-Aliasing
    • Wischen (swipen) statt Tippen
    • Die Widgets sind genauer einstellbar
    • Neue Warnung-Popup Funktionen

CANchecked Displays, Messgeräte, Software und Sensoren ermöglichen die visuelle Darstellung wichtiger Motordaten, wie Öltemperatur, Ladedruck, Abgastemperatur etc. Dies kann entweder über OBD 2 (abhängig von den ECU-Werten) oder über zusätzliche analoge Sensoren erfolgen. Darüber hinaus können Funktionen wie Haldexsteuerung (für GEN 2 in Planung VAG Haldex erste Generation) durch Lizenzen zusätzlich erworben werden.

Features:
- 2.8 Zoll kapazitives Touch-Display mit Einbaurahmen
- OBD 2 Werte können angezeigt werden (Adapterkabel im Lieferumfang enthalten)
- 8GB SD Speicherkarte
- Bis zu 10 frei konfigurierbare Anzeigeseiten
- Anschluss über OBD2 Autoanschluss
- Zwei digitale und vier analoge Eingänge für 0 - 5V Sensoren (z.B. Öldruck, Kraftstoffdruck, Abgastemperatur (mit Adapter) und Ladedruck)
- Integrierter Schaltblitz

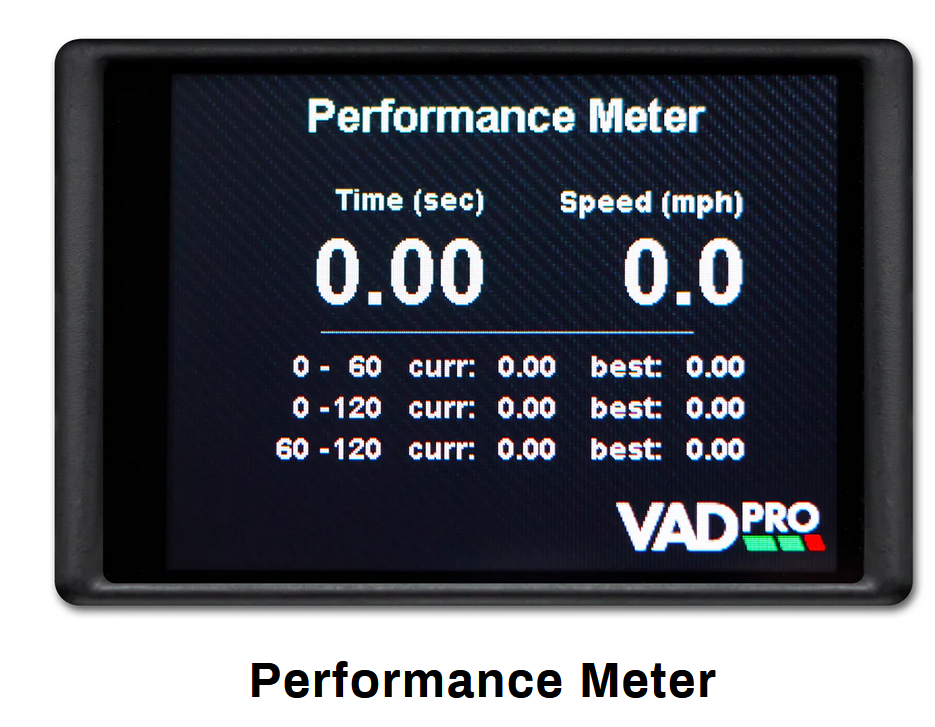

- Performance Meter (misst z.B. die Zeit von 100-200 km/h)
- Individuelle minimale und maximale Warnwerte
- Popup-Funktion bei Über- oder Unterschreitung von Warnwerten
- Bildschirmhelligkeit einstellbar

Ansichten:
- 10 Seiten freie Konfiguration
- Bis zu 17 Widgets pro Seite
- 10 verschiedene Widgets (Digitalzahl, Balken, Geschwindigkeit, Einzelzeiger, Log, Tableswitch, Bild (von SD-Karte), Zahl, Kreisanzeige, Haldex)
- Widgets per Drag'n'Drop verschiebbar und größenveränderbar
- Abhängig von den Widgets sind Farbanpassung möglich

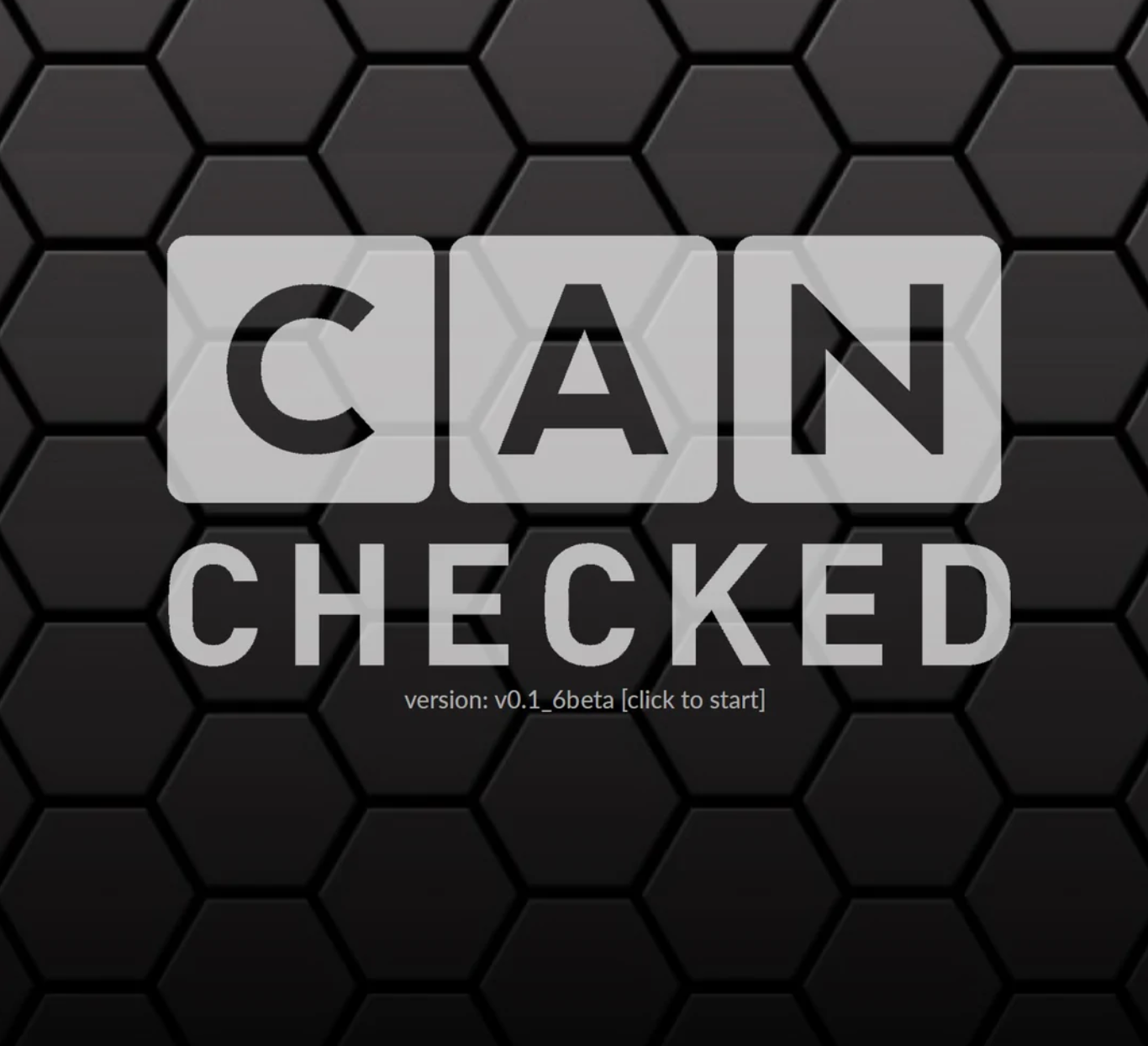

CANchecked kann also bis zu zehn Seiten anzeigen und hat Zugriff auf bis zu 64 Sensoren des Fahrzeugs. Mit dem Touchscreen zwischen den einzelnen Seiten navigieren und auswählen, welcher Sensor angezeigt werden soll, einfach klasse. Die Ansichten können personalisiert und auf die individuellen Wünsche eingestellt werden, indem die Grafiken, Sensoren und Widgets mit Hilfe der mitgelieferten DSS-Software angepasst werden. Für einen leichteren Einstieg sind Vorinstallationen gespeichert.

• Performance Monitor

Die Hochgeschwindigkeits CAN-Integration ermöglicht Ihnen den Zugriff auf bis zu 64 Fahrzeugsensoren, die Sie in Echtzeit anzeigen können. Über den 2.8"/3.2"-Touchscreen können Sie Sensoren im Handumdrehen austauschen und mit der DSS-Software benutzerdefinierte Bereiche und Warnmeldungen einrichten.

• Diagnose Funktion

Wischen Sie von einer beliebigen Seite nach unten, um den Fehlerspeicher sofort zu diagnostizieren. CANchecked kann Codes für Motor, ABS, Getriebe, ESP, TPMS und andere Systeme lesen, diagnostizieren und löschen.

• Daten-Log

Einfacher Zugriff auf das Protokoll bei Bedarf und Speicherung auf der internen SD-Karte.

• Plug & Play Installation

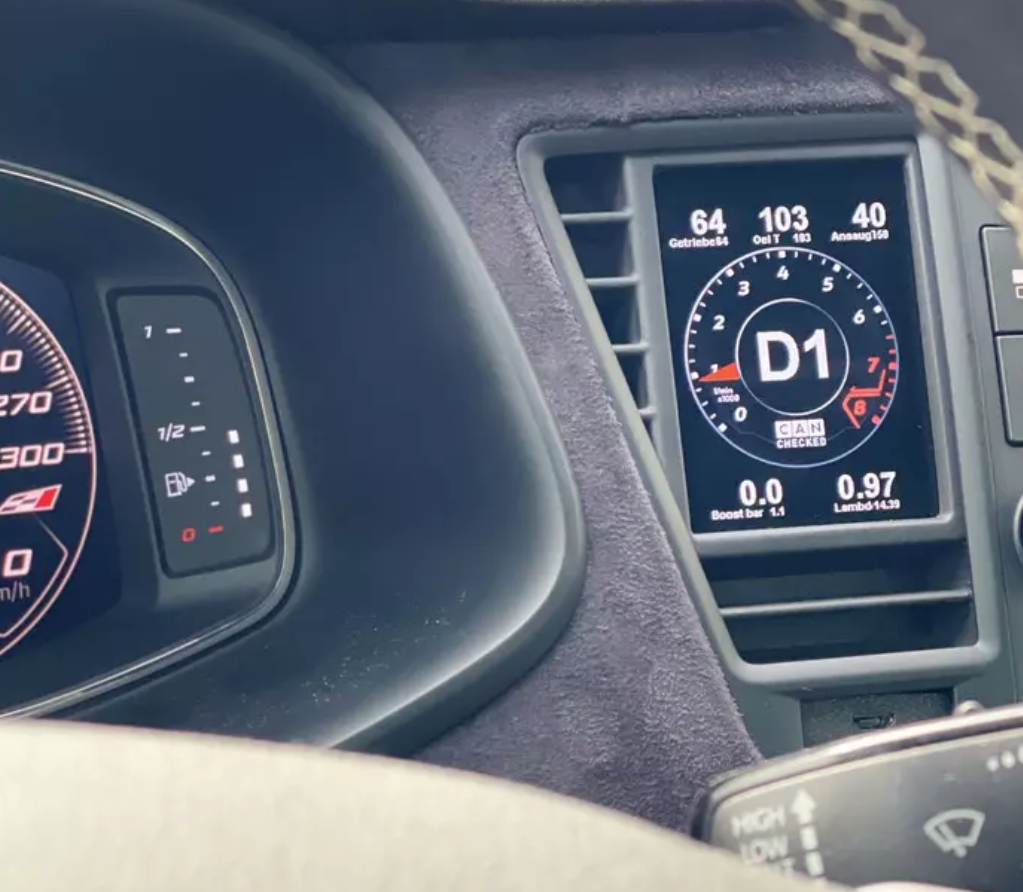

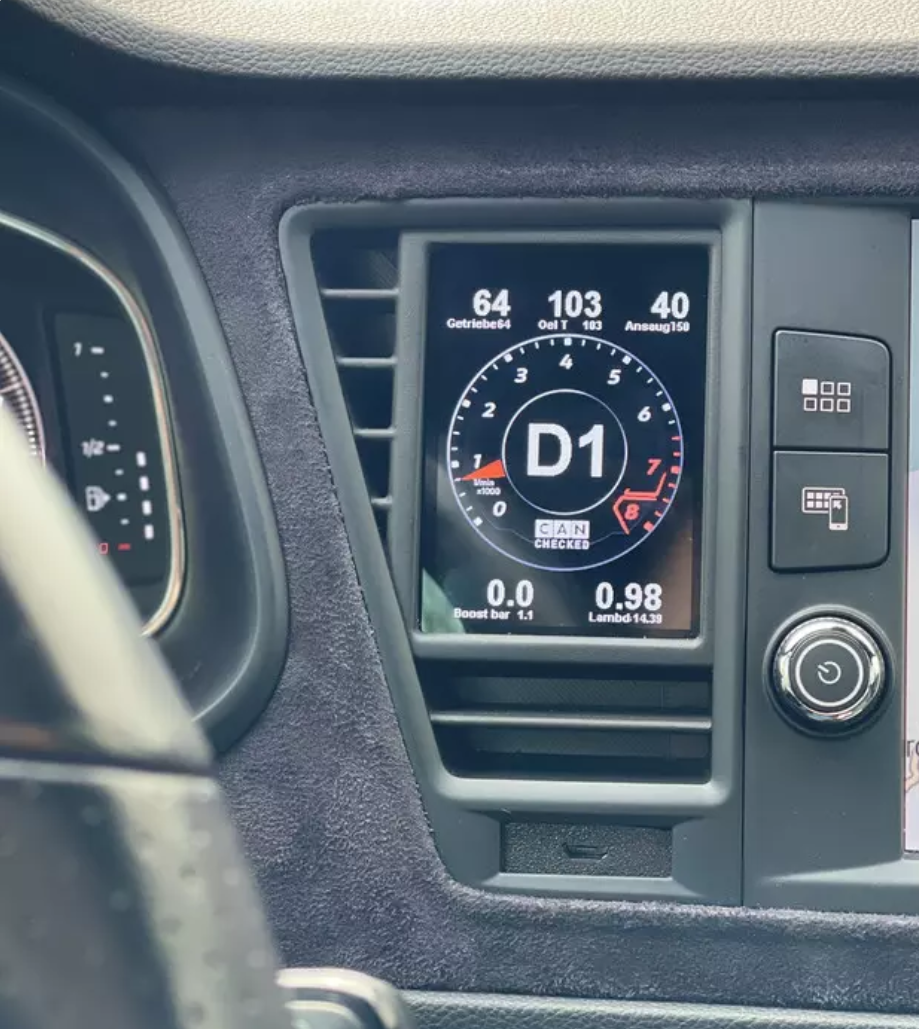

CANchecked Displays mit fahrzeugspezifischen Einbaurahmen sind präzisionsgefertigt und fügen sich perfekt in den Innenraum Ihres Fahrzeugs ein, ohne dabei die Funktionalität der Lüftungsanlage Ihres Fahrzeugs zu behindern.

• Erweiterbare Funktionalität

4 analoge und 2 digitale Eingänge ermöglichen die Überwachung von Sensoren und Geräten anderer Hersteller. Zukünftige Lizenzen, die sich in der Entwicklung befinden, werden die Integration von Haldex Allrad Steuerungen, Wasser-Methanol Einspritzanlagen und Ethanol-Kraftstoffsystemen ermöglichen.

• Anpassbare Bildschirmdarstellungen

CANchecked wird mit 6 vorinstallierten Dashboards geliefert. Insgesamt zehn Darstellungsseiten können mithilfe der mitgelieferten Software und der Bibliothek mit Widgets angepasst werden.

CANchecked Zubehör - optional:

    • Eine breite Palette von Sensoren, wie Öl- und Wassertemperatur, Ladedruck, Öl- und Kraftstoffdruck, usw...
    • Haldex Steuerung (für GEN 2 in Planung, aktuell nur für die erste Generation von Haldex, z.B. Golf IV 4-Motion, Audi S3 (8L) verfügbar)
    • Serieller Adapter (VEMS + ECUmaster ohne CAN
    • Weitere fahrzeugspezifische Integrationen

Lieferumfang
- fahrzeugspezifische Halterung / Einbaurahmen für Lüftungsgitter
- CANchecked 2.8 Zoll Display
- Kabelsatz
- OBD 2 Adapter Kabel
- 8 GB Micro-SD Karte
- Micro-SD Karten Adpater
- Quickstart Guide

Falls verfügbar, sind Einbauanleitungen auf der CANchecked-Website hinterlegt und kann über diese auch individuell konfiguriert werden. Dort ist auch der dbc-Konverter für das Can-Bus-Protokoll und der Online-Konfigurator für die Widgets zu finden, wobei diese auch über das Touch-Display eingestellt werden können.
Der Temperaturbereich der Anzeige beträgt -10°C bis 70°C.
Als Spannungsversorgung werden 12V benötigt, 5V oder 24V sind optional möglich.

Keine Sorge ob das Display im Lüftungsschacht heiß wird. Die Bildschirme sind immer vor der, durch die Lüftungsschlitze, strömenden Hitze geschützt. Die Lüftungsdüse mit installiertem Display funktioniert ohne Einschränkung.

Eigenschaften

Anzeigewert:              Abgasgegendruck, Abgastemperatur, Benzindruck, diverse, Drosselklappenstellung, Druck diverse, Ethanol, Ladedruck, Lambda,

                                    OBD II, Öldruck, Öltemperatur, Spannung, Temperatur diverse, Turboladerdrehzahl, Uhrzeit & Datum, Wassertemperatur, Innenraum

                                    Temperatur, Ansauglufttemperatur, OBD 2.0

Display Ausführung:  Digital

Fahrzeughersteller:     SEAT

Wert:                          Abgastemperatur, Ladedruck, Öl-Druck, Öl-Temperatur, sonstige, Turbodrehzahl, Wassertemperatur, OBD 2.0

Hinweis: Sollte das gewünschte OBD2 Modell nicht funktionieren oder keine korrekten Werte anzeigen, ist das entsprechende OBD2 Protokoll beim gewünschten Fahrzeug noch nicht implementiert. Das stellt aber kein Problem da, denn der Hersteller CANchecked löst dies innerhalb von zwei Arbeitstagen indem die korrekte .tri-Datei für den Motor / das Automodell hinzugefügt wird.
